一、產品簡介:

針對目前國內中輕級工作制環境對吊車軌道安裝具有局限性、運行環境復雜、國內外較窄吊車梁與軋機，對軌道固定聯結的要求越來越苛刻。我公司借鑒國際與國內先進技術，綜合長期從事該行業所積累的經驗與實際情況，新近研發了LHTZ型系列產品，并經過國家冶金重型機械質量監督檢測中心、西安航空動力股份有限公司材料檢測研究中心的檢測，滿足各項性能需要，填補了國內該系列產品的空白。

二、LHTZ型系列固定件的特性:

1、LHTZ型系列壓軌器對安裝高度的要求是≤65mm(QU80、QU100、QU120安裝高度≤75mm); 主要用于較窄吊車梁與帶水平輪吊車軌道固定安裝使用。并且該產品對軌道具有雙向自鎖可調節功能。

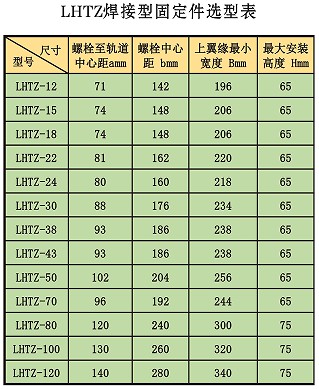

2、根據吊車軌道使用型號選用相應焊接型軌道固定件型號。

3、材質:上蓋板、底座板采用Q345鑄鋼件 (16錳)，螺栓、螺母采用8.8級，螺栓M20擰緊力矩150N.m，至大側向力65kN。

4、該產品為輕級、中級工作制較窄吊車梁軌道安裝使用

5、固定件底座與吊車梁焊接，焊條型號選用應與聯結件材質相適應，選用E4315或E5015焊條三面圍焊，焊縫質量應符合三級焊縫外觀質量標準。

三、LHTZ型系列固定件的安裝要求

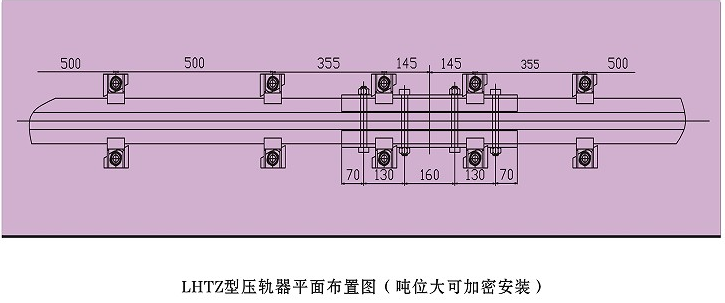

1、底座板定位，沿吊車軌道方向按間距500mm布置底座板，垂直軌道方向按T型螺栓中心距軌道中心值a定位。 ( 噸位大可加密使用)

2、該產品參數:TG12至QU70使用工作制噸位 (5噸-100噸)，QU80、QU100、QU120使用工作制噸位(80噸-200噸)，軟鉤吊車使用。

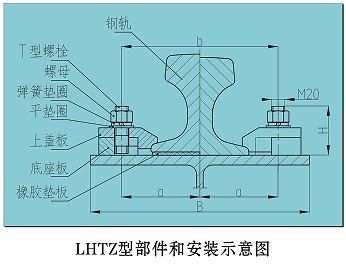

3、T型栓就位一上蓋板一平墊圈一彈簧墊圈一螺母一T型螺栓預緊一調整上蓋板一前段靠住軌道一T型螺栓進行緊固。

四、LHTZ系列產品為河南陸合通用重工設備科技有限公司外觀設計專利產品，仿冒必究。
