一、G325系列壓板及復合橡膠墊板特性：

1、本系列產品適用于鋼軌砼吊車梁軌道的彈性固定聯結，它具有減輕鋼軌頂部磨損、減少吊車對吊車梁的沖擊、減小吊車輪緣磨損及降低噪音之性能。

2、由于在軌道與吊車梁之間設置了橡膠壓舌和復合橡膠墊板，不僅增大了其間的磨擦力，使鋼軌不易竄動，并且消除或減小了軌道與吊車梁的間隙沿軌道全長不均的現象；從而改善了壓板螺栓受力的狀況。

3、彈性復合橡膠墊板的斷面呈中間微凸?fàn)睿蛊涫芰侠?。墊板上面的小矩形凸條易于變形不但使墊板與軌道易于接觸，還增大了墊板的彈性，起到了減震作用。

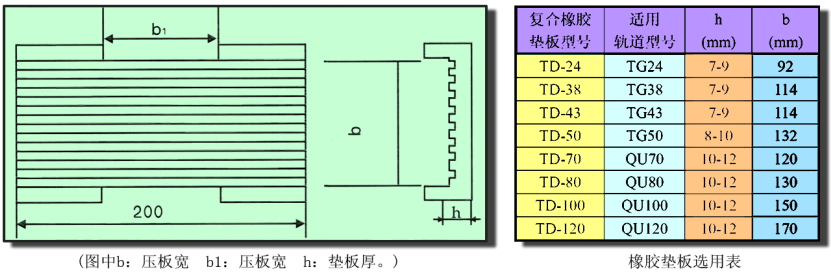

4、彈性復合橡膠墊板的矩形槽置在墊板方向的斷面上，減少了墊板受力后的總體側向變形，減輕了因擠壓變形而造成的橡膠板面損壞。由于配有處理過的鋼板，其結構十分合理。經200萬次疲勞性能試驗后仍性能良好。所以，即使在長時間使用后墊板也不會損壞。橡膠墊板的選型見（橡膠墊板選用表）。

5、壓板緊固在吊車梁上，不會松動，不易磨損吊車梁。對稱設置的壓板在斷面方向上形成楔形結構，從而制約了軌道左右位移。

6、壓板主體上設計的橢圓形長孔，使壓板有調整余地；帶坡度孔與止退塊配合，緊固后能有效地阻止壓板竄動位移。為吊車軌道安裝或檢修的側向調整提供了方便。

7、允許在吊車運行中軌道有微量擺動。

8、特別建議：為消除起重機車輪沿軌道行走時引起的“曲弓波”效應，建議在條件允許下軌道底全長鋪設復合橡膠墊板，我公司生產各種型號長2m、12m復合橡膠墊板以供選用。

9、螺栓的選擇，請參見螺栓選用表。

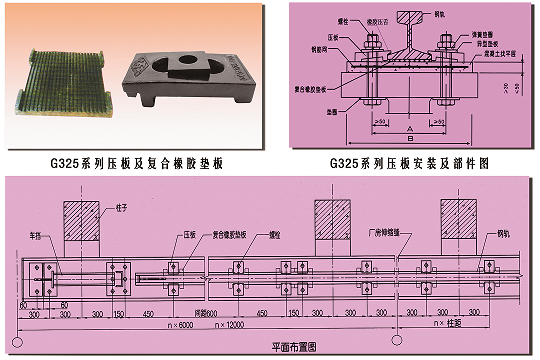

二、G325系列軌道壓板的安裝：

1、彈性復合橡膠墊板上面的矩形凸條和槽溝順軌道方向置軌道下面，垂直于軌道的中心線和軌道兩側的螺栓相對。

2、復合橡膠墊板放置在砼墊層之前，必須把墊層面清理干凈。避免雜質混入墊板下降低使用性能。

3、按下列順序安裝壓板：螺栓穿入鋼筋混凝土吊車梁予留孔內→壓板主體→止退塊（小端向軌道）→彈簧墊圈→螺母→預緊→調整壓板主體，使前端與軌道邊緣靠緊→緊固。

4、壓板的中心線垂直于軌道中心線，不得歪斜。

5、有關資料請參閱國家建筑標準圖集《17G325吊車軌道聯結及車擋》設計。
